フィルムLED





 薄くて柔軟性のある「LED」が登場いたしました。

 新しい「LED」を貴方も実体験しましょう



 フィルムLEDはPETフィルムに回路を印刷し、

 その上に 「LED素子」を直接圧着してラミネートした製品です。



特 徴(従来LEDと比較)


フィルム LED 構造
表面実装型LED 構造
@フィルムLEDは非常に薄い!
 (白色LED:t=260μm、RGBLED:t=230μm)

Aベース素材にPETフィルム(t=75μm)を使用して、柔軟で曲面対応が可能な
 構成です。

B広範囲に発光することが可能です。

C均一で高効率な輝度を実現しました。

D「LED素子」を直接圧着できるので、高密度に配置出来ます。

ELEDの効率配置により、広域に明かりを広げるための「導光板」を使うことも
 出来ます 。


構 造 (R,G,Bの場合) ※白色の場合はラミネートと封止剤の間に「蛍光体」30μmが入ります

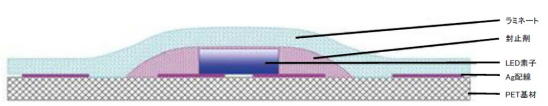

フィルム LED 構造
各構成と厚み

断面構造
厚さ(μm)
ラミネート
50
封止剤
15
LED素子
80
Ag配線
10
PET基材
75
合  計
230


特 性

光学&電気的 特性

信頼性 (耐久性)
サンプルデータ(実測値)
動作電圧
5V
3V
LED当たりの消費電力
0.4mA
0.2mA
LED当たりの輝度
5000nits
3500nits
温度(℃)
外気温
防水保護規格
IP66レベル相当
照度(ルクス)の要件:Low(7-15 lux)&High(50-150 lux)
※サンプルデータはニット(=cd/m2)の単一の白色LEDの輝度です
 ルクスの照度は測定方法を確認した上で試作品で測定しなければ
 なりません


要  件
恒温・恒湿 50±2℃/80-85%、1,000±48H (Display ON)
低温動作試験 0℃、500±48H (Display ON)
ON/OFF試験 25±3℃、500H
(30sec On/30sec Off;30,000cycles)
低温放置試験 60±2℃、240±8H
高温放置試験 -20±2℃、30min±5%、8H
温度サイクル -20±2℃/30min±5%、60±2℃/
30min±5% 100cycles
信頼性試験は、試作品で実施されたものです


用途

@メンブレンスイッチ一体型のLEDとして使用できます。
A曲面部への「LED」配置が可能です。
B壁・天井の間接照明などにも展開を検討出来ます。
C導光板を使って

メンブレン 曲面 間接照明 導光板

サンプル

4種類サンプル用意しました

30mm x 30mm white color sheet (169 LEDs)
8mm x 40mm Multicolor sheet (15 sets of RGB LEDs)
10mm x 200mm white ribbon light sheet (38 LEDs)
標準メンブレンスイッチ同形状サンプル (MTS+PiXey, 12 green LEDs)


サンプル使用例


ご注文
・1個から販売いたします。(製品代+消費税+送料)
・料金のお支払は、銀行振込先払いでお願いします。
 また。振込手数料はお客さまご負担でお願いいたします。
・価格については、お手数ですが「お問合せ」にて、品名,個数,送付先等、お教え願います。
・カスタム品,ご要望等ございまいしたら、お気軽にお問合せください。

リンク

製造メーカー:luumii    開発メーカー:rohinni
https://www.luumii.com/  http://www.rohinni.com/

資料
PDF版は、こちらよりご覧ください
当社では、設計から量産まで、カスタムでのフィルムLEDをご提供しております
カスタム品は自由なレイアウトが可能ですので、お客さまのご要望に沿った設計が可能になります
