小ロット・多品目の要望から生まれた”低価格・短納期”を実現した、標準タイプのメンブレンスイッチです。





メンブレンスイッチとは、PETフィルムに導電性インクで回路パターンを印刷し、接点部を接触させることにより端子間を導通させるスイッチです。

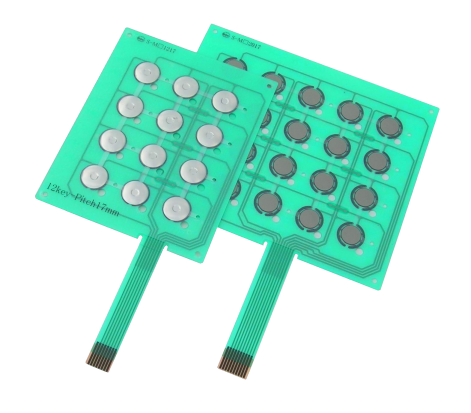

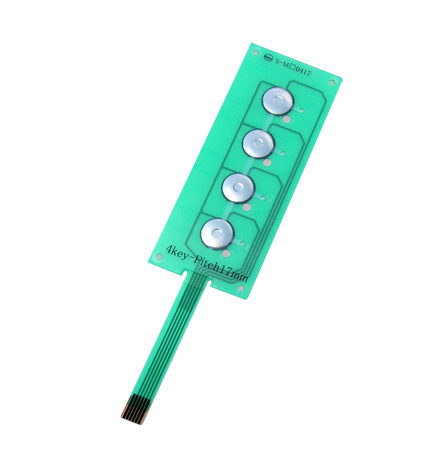

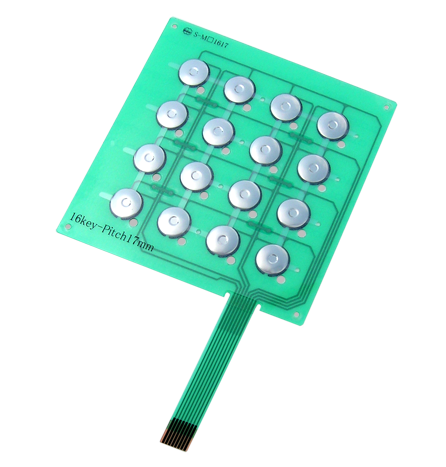

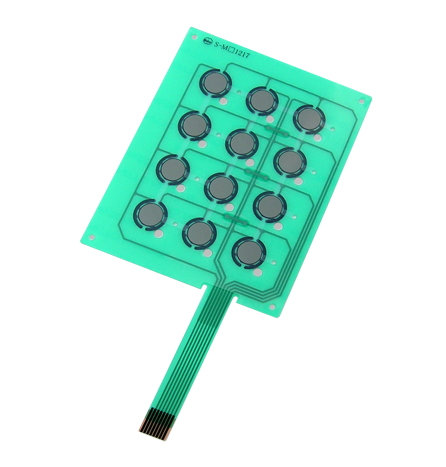

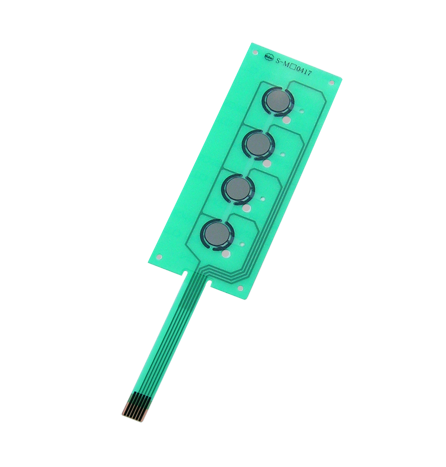

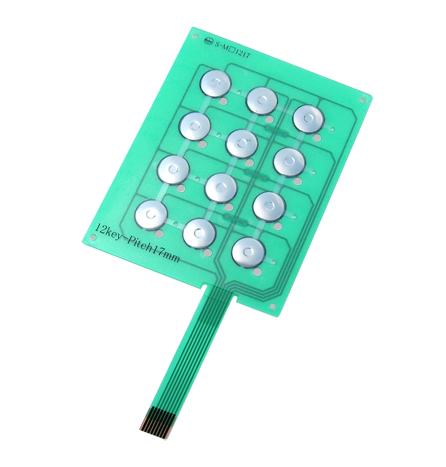

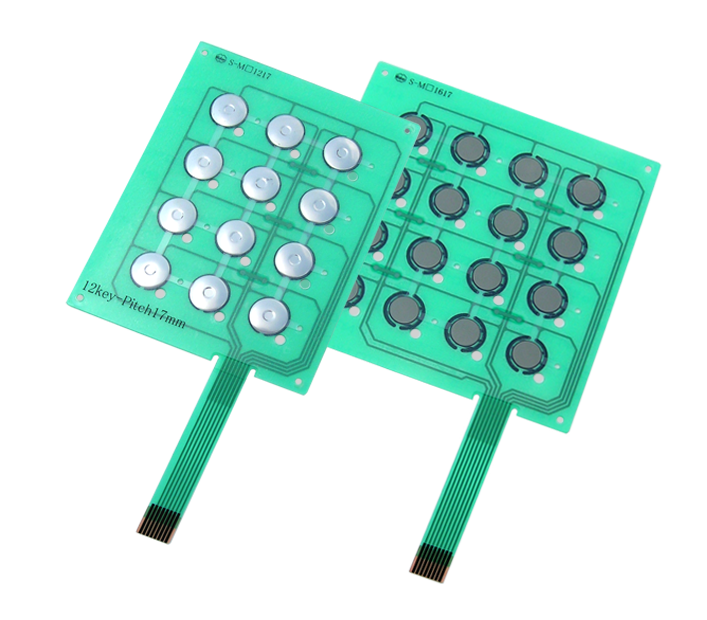

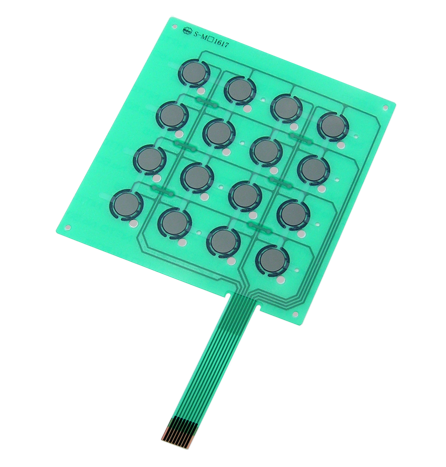

• ソフトタッチの「フラットタイプ」、金属ドームを採用したクリック感のある「タクトタイプ」をお選びいただけます。
• フィルムで製作しておりますので、薄く，軽く，価格も安く、お客さまのご要望にお応えします。
• 当社の標準メンブレンスイッチシリーズは「標準品」とすることで低価格，短納期。
• 実験用や試作，少量生産に向いています。





• 測定器や設備の操作ボタン、リモコン端末やキーボードなどに、ご使用いただけます。
• 実験用機器や少量生産の機器などに高品質なキースイッチをスピーディーにご提供します。





当社のメンブレンスイッチは「標準品」と、お客さまのご仕様で製作する「カスタム品」があります。
本ページの構造，仕様は、標準品の基本的な外観・構造・定格などを掲載しております。
カスタム品をご希望の場合は参考としてご参照ください。









◎：在庫品（通常在庫を保有しております。数量にもよりますが、ご注文から３営業日以内に出荷いたします）
△：受注生産対応品（通常在庫を保有しておりません。ご注文から２０営業日以内に生産、出荷いたします）









※1：厚み，重さはおおよその値で、実際は製品個々に若干の上下があります。（厚み，重さともに背面の両面テープ剥離紙を含みます）









メンブレンスイッチの一部に力が加わった状態、また曲がった状態のまま保管すると、十分な性能を発揮できなくなりますので、フラットな状態で保管してください。
温度-20～+60℃　湿度95%未満の結露など異常の無い状態で保管してください。





メンブレンスイッチの一部に力が加わった状態、また曲がった状態のまま機器へ取り付けると、十分な性能を発揮できなくなります。
また、回路引き出し線を鋭角に折り曲げることはご遠慮ください。
機器への取り付けはフラットな状態で回路引き出し線は自然な曲線となるようご注意ください。
故障の原因となりますので、ペンや尖った物でキーを操作しないでください。
温度-10～+60℃　湿度90%未満の結露など異常の無い状態でご使用ください。









掲載価格は製品単価です。（ご注文は10個単位でお願いします）
ご注文後に、ご請求料金と振込先をお送りします。
価格には消費税，送料が含まれておりません。
別途、消費税，送料（国内一律￥1,000円：消費税別）をご請求させていただきます。
料金のお支払いは銀行振込先払いでお願いいたします。（代引き、カード決済、その他でのお支払いには対応しておりません）
また、振り込み手数料はお客さまご負担でお願いいたします。
価格は予告なく変更する場合があります、お問い合わせ前にご確認ください。
各製品番号をクリックすると図面が確認できます、詳細をご確認の上、ご注文をお願いいたします。





当社では標準品以外に、設計から量産まで、カスタムでのメンブレンスイッチをご提供しております。
カスタム品は自由なレイアウトが可能ですので、キーボードなど、お客さまのご要望に沿った設計が可能になります。
中国の生産も対応できます。
まずはお問い合わせください。
